best wood CLT BOX – DECKE FS Hohlkastenelement für den mehrgeschossigen Holzbau mit Schall- und Brandschutzanforderungen

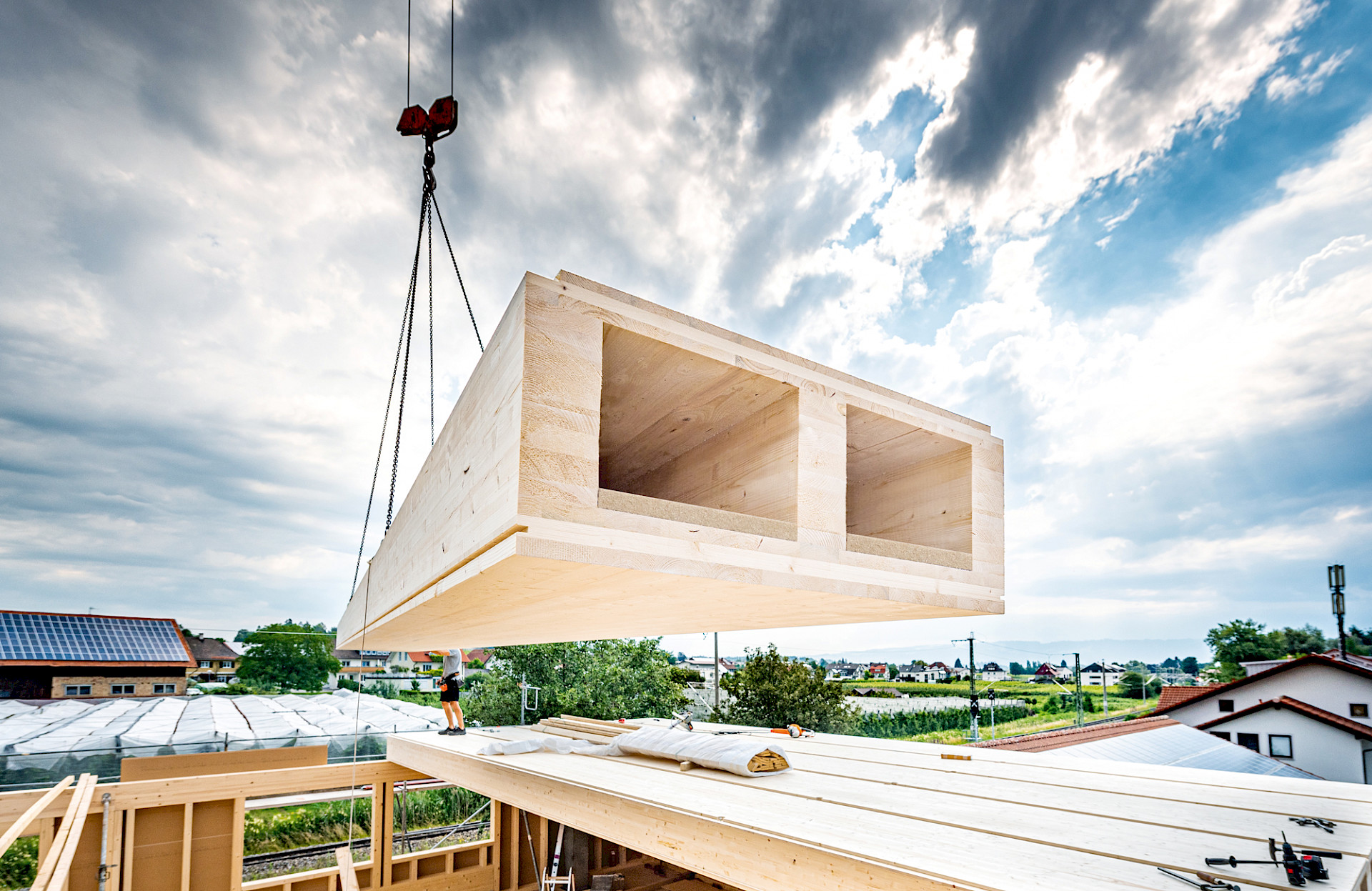

Die Weiterentwicklung der CLT BOX: Die best wood CLT BOX – DECKE FS ist ein Hohlkastenelement bestehend aus zwei CLT-Platten mit dazwischen eingeleimten Rippenhölzern. Der integrierte Gefachschallschutz sorgt für verbesserte Trittschalldämmung im tieffrequenten Bereich.

Gewinner des ARCHITECTS' DARLING AWARD 2020 GOLD in der Kategorie "Beste Produkt-Innovation Rohbau":

  • Höchste Gesamtzufriedenheit
  • 100 % Weiterempfehlung
  • Hohe Bedeutung aus Architektensicht
  • Überzeugend in Bauzeitverkürzung, Nachhaltigkeit, Brandschutz

Vorteile auf den Punkt gebracht:

  • für den mehrgeschossigen Wohnungsbau geeignet
  • verbesserte Trittschalldämmung im tieffrequenten Bereich
  • hohe Widerstandsfähigkeit bei Brandeinwirkung
  • hohe statische Tragfähigkeit bei vergleichsweise geringem Gewicht / wenig Materialeinsatz
  • grosse Spannweiten und dadurch stützenfreie Räume möglich
  • geringe Konstruktionshöhe
  • hoher Vorfertigungsgrad und einfache Verbindung der Deckenelemente für schnelle und wirtschaftliche Montage
  • Ausnutzung von Vorteilen der Holzmassiv- und Holzständerbauweise

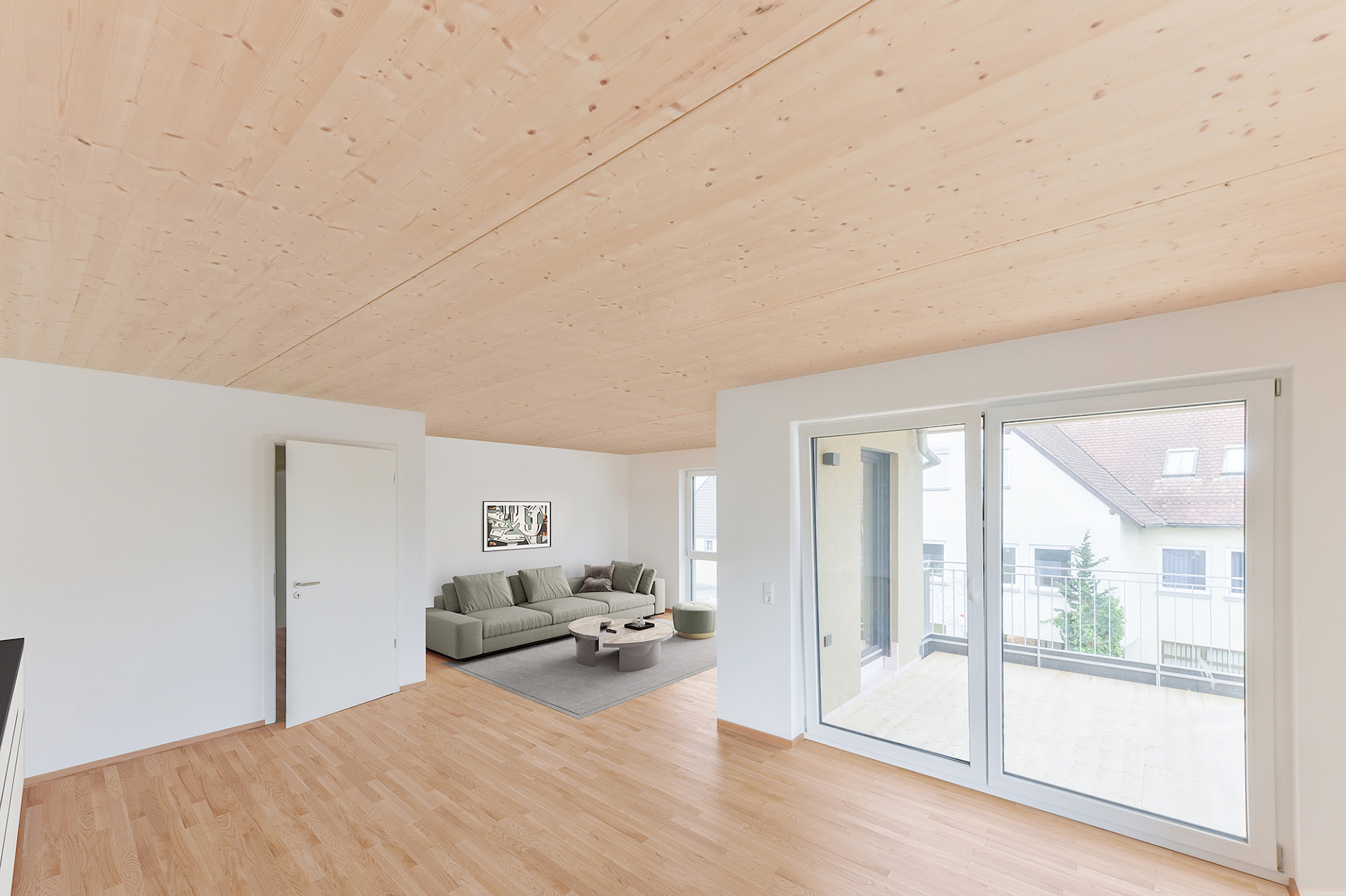

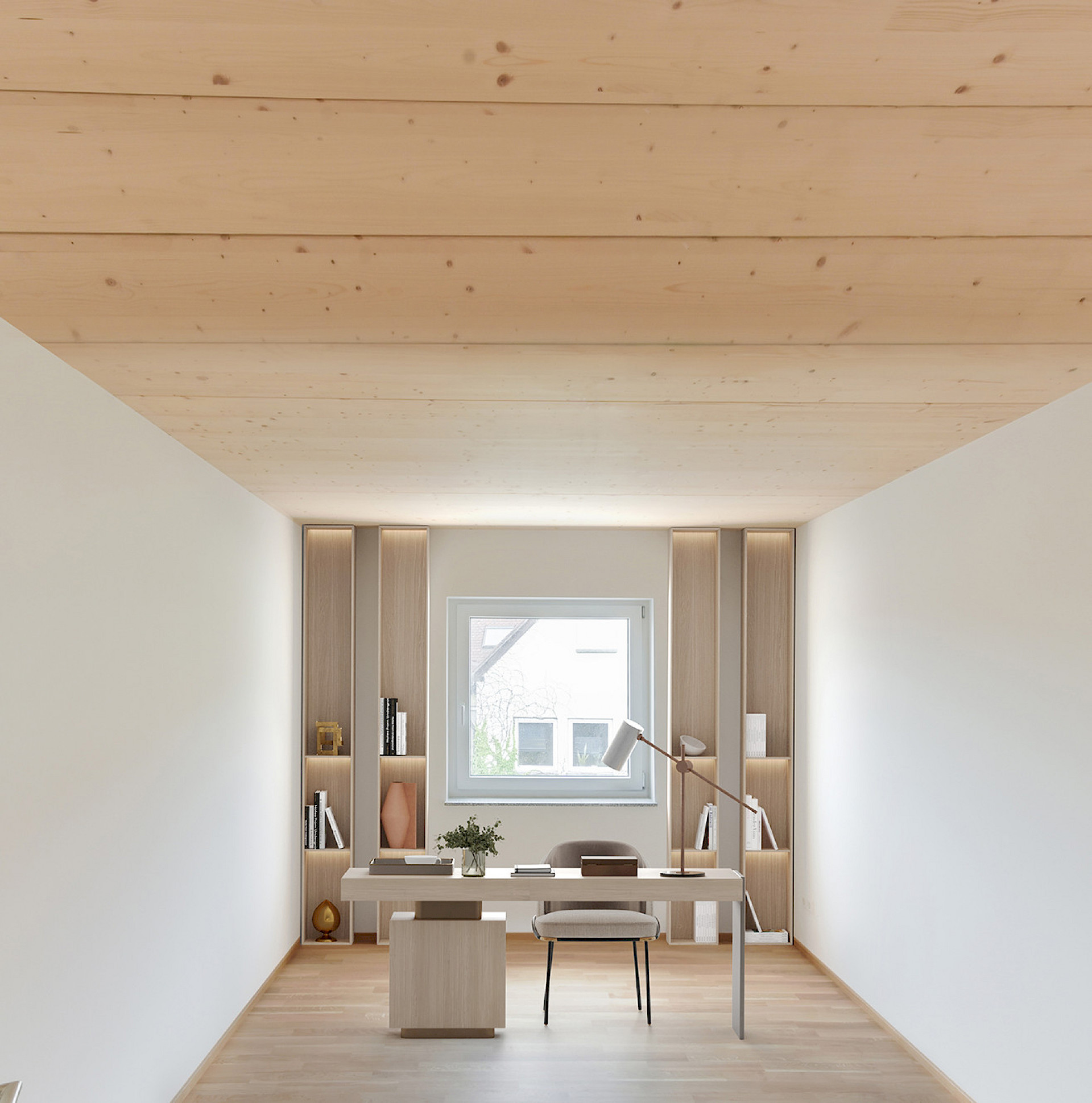

  • hochwertige fertige Sichtqualität auf der Unterseite mit zusätzlicher Oberflächenveredelung möglich
best wood CLT Box - Decke FS
  • C24, GL 24h

    Festigkeitsklasse

Anwendungs­bereiche

  • Decke

Lieferformate

  • Holzart

    • Heimische Fichte
    • Skandinavische Fichte
  • Qualität

    • SI
    • NSI
Breite (mm)
900 bis 1200
220
240
260
280
300
320
340
360
380
400
420
440
460
480
Gesamthöhe (mm)
Länge 2,30 - 16,00 m, ab 440 mm 8,00 - 16,00 m
Breite 1000 - 1200 mm (900 - 1000 mm – Preis auf Anfrage)
BSH Rippen Breite 80/100/120 mm in Abhängigkeit der Statik
Obere CLT Platte Dicke 60 mm
Untere CLT Platte Dicke 60 mm für F60, 90 mm für F90 (Gesamthöhe obere Tabelle +30 mm)
Anzahl Rippen 3
Mindestproduktionslänge pro Elementbreite 8,00 m
Leistungsumfang
Akustikplatte ab Werk im Gefach eingelegt und mit der unteren CLT-Platte verklebt (Holzfaser-Akustikplatte)
Bohrungen ab Werk (zum Einbringen der bauseitigen Schüttung)
Schüttung wird in benötigter Menge und in 25 kg PE Säcken mitgeliefert und bauseitig vom Kunden eingebracht
Schüttungsplan im Lieferumfang enthalten

Technische Daten

Zulassung ETA-21/0336
Festigkeitsklasse Platte C24; Rippe GL 24h
Nutzungsklassen Verwendung in den Nutzungsklassen 1 und 2 gemäß EN 1995-1-1
Trocknung technisch getrocknet, Holzfeuchte 12,5 % (± 2,0 %)
Verklebung Helle, wasserfeste Klebstofffugen aus PUR (formaldehydfrei)
Lamellen Platte: 20, 30 mm; Rippe 40 mm
Allgemein Vierseitig gehobelt, unten gefast 4 mm (schräg gemessen)
WärmeleitfähigkeitRippe: λ = 0.13 (W/m*K); Platte: λ = 0.12 (W/m*K) gemäß ETA-21/0336
Spezifische Wärmekapazität1600 (J/kg*K) gemäß EN ISO 10456
Diffusionswiderstand CLT-Platteμ 20 (feucht) / 50 (trocken) nach EN ISO 10456
EmissionsklasseE1 nach DIN EN 717-1
Brandverhalten D-s2, d0 gemäß DIN EN 13501-1
Brandschutz Nachweis über kostenlose Statiksoftware best wood STATICS möglich
Luftdichtheit Luftdicht nach Prüfung gem. EN 12114 ab 60 mm

CAD-Modelle und Planungsdaten

Planungsdaten und CAD-Modelle für Ihre Planung mit unserem best wood BIM-Katalog. Mit dem Laden des BIM-Kataloges akzeptieren Sie die Datenschutzerklärung von Cadenas.

Qualität

Zu Ihrer und unserer Sicherheit achten wir sehr darauf, dass ein hoher Qualitätsstandard gewährt ist.

best wood CLT BOX - DIE Lösung für den mehrgeschossigen Holzbau

Verbesserter Schallschutz

Der integrierte Gefachschallschutz der best wood CLT BOX - DECKE FS besteht aus einer Holzfaser-Akustikplatte und der mitgelieferten best wood Schüttung. Diese speziell abgestimmte Kombination sorgt für verbesserte Trittschalldämmung im tieffrequenten Bereich. Hinweise zu möglichen Fussbodenaufbauten und den ermittelten Norm-Trittschallpegeln können im Bauteilkatalog nachgelesen werden.

Die sehr guten Schallschutzwerte der CLT BOX - DECKE FS, insbesondere im tieffrequenten Bereich, wurden mit unterschiedlichsten Fußbodenaufbauten vom ift Rosenheim, einem renommierten un-abhängigen Prüfinstitut zertifiziert.

Hoher Feuerwiderstand

Für tragende, raumabschließende Decken- und Dachkonstruktionen ist die CLT BOX - DECKE FS als sichtbares Holzelement nach allgemeinem bauaufsichtlichen Prüfzeugnis (abP) bis Klasse REI 90 gemäß EN 13501-2 ausführbar. Hierbei verhindert die 60 bzw. 90 mm dicke untere CLT-Platte einen Einbrand in den Hohlraum. Somit können die Anforderungen im mehrgeschossigen Holzbau in der Gebäudeklasse 4 und 5 erfüllt werden, wenn die Forderung nach Kapselung entfällt.

Zubehör

Hier finden Sie beliebtes Zubehör zu diesem Produkt.

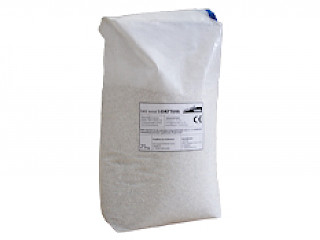

best wood SCHÜTTUNG

best wood SCHÜTTUNG

Zum Einfüllen in die best wood CLT BOX – DECKE FS und für Beschwerungen auf best wood Deckenelementen.

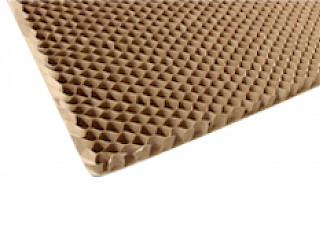

best wood WABE 30/60

best wood WABE 30/60

Wabenplatte aus Karton, die das Wandern bzw. Verrutschen der best wood SCHÜTTUNG verhindert.

best wood ISO FLAME KOMBI

ISO-FLAME KOMBI

PUR-Dichtband für die brandschutztechnische Ertüchtigung der Elementstösse bei CLT BOX – DECKE.

best wood Leuchtsystem LED 380 Rondel

Leuchtsystem LED 380 Rondel

Das Multitalent der Grundbeleuchtung. Im flachen, zeitlosen Design für eine dekorative Deckenaufhellung.
