best wood CLT BOX - DALLE FS Élément caisson pour les constructions en bois à plusieurs étages avec exigences d'isolation acoustique et de protection au feu

Le développement de la CLT BOX : la best wood CLT BOX - DALLE FS est un élément caisson composé de deux panneaux CLT avec des membrures de bois d'ossature. L'isolation acoustique intégrée permet d'améliorer l'isolation des bruits d'impact dans la gamme des basses fréquences.

Lauréat de l'ARCHITECTS' DARLING AWARD 2020 GOLD dans la catégorie "Meilleur produit - catégorie gros oeuvre" :

  • Satisfaction globale la plus élevée
  • 100 % de recommandation
  • Hautement significatif du point de vue des architectes
  • Convaincant en matière de réduction du temps de construction, de durabilité, de protection contre les incendies

Avantages :

  • adapté à la construction résidentielle à plusieurs étages
  • amélioration de l'isolation des bruits d'impact dans la gamme des basses fréquences
  • haute résistance au feu
  • une capacité de charge statique élevée pour un poids comparativement faible
  • grandes portées et donc locaux sans colonnes possibles
  • faible hauteur de construction
  • un haut degré de préfabrication et un assemblage simple des éléments de plafond pour un montage rapide et économique
  • L'utilisation des avantages des méthodes de construction en bois massif et en bois poteau-poutre
  • finition de haute qualité visible sur la face inférieure avec possibilité de finition supplémentaire de la surface
best wood CLT Box - Decke FS
  • C24, GL 24h

    Classe de résistance

Domaines d'application

  • Plancher

Formats de livraison

  • Type de bois

    • Épicéa européen
    • Épicéa du nord
  • Qualité

    • Vis
    • NVis
Largeur (mm)
900 à 1200
220
240
260
280
300
320
340
360
380
400
420
440
460
480
Hauteur (mm)
Longueur de 2,30 à 16,00 m, à partir de 440 mm 8,00 à 16,00 m
Largeur de 1000 à 1200 mm (900 à 1000 mm – Prix sur demande)
Largeur des membrures BLC 80/100/120 mm en fonction de la statique
Épaisseur panneau CLT supérieur 60 mm
Épaisseur panneau CLT inférieur 60 mm pour F60, 90 mm pour F90 (hauteur totale tableau ci-dessus +30 mm)
Nombre de membrures 3
Longueur minimum de production par largeur d'élément 8,00 m
Contenu de la livraison
Panneau acoustique Posé à l'usine dans le compartiment et collé au panneau CLT inférieur (panneau acoustique en fibre de bois)
Perçages Fait à l'usine (pour remplissage ultérieur sur chantier)
Granulés de remplissage fourni dans la quantité requise et dans des sacs PE de 25 kg pour remplissage à faire sur chantier par le client
Instructions pour le remplissage incl. dans la livraison

Données techniques

Autorisation de mise sur le marchéETA-21/0336
Classe de résistancepanneau C24 ; membrure GL 24h
Classes d'utilisationapplication dans les classes d’utilisation 1 et 2 conformément à EN 1995-1-1
Séchagesec séchoir, taux d’humidité 12,5% (± 2,0%)
Collagecollage clair résistant à l'humidité à base de PUR (exempt de formaldéhydes)
Lamellespanneau : 20, 30 mm ; membrure 40 mm
Généralitéraboté 4 faces, chanfreiné inférieur 4 mm (mesuré en biais)
Conductivité thermiquemembrure : λ = 0.13 (W/m*K) ; Panneau : λ = 0.12 (W/m*K) conformément ETA-21/0336
Capacité thermique spécifique1600 (J/kg*K) selon EN ISO 10456
Résistance à la diffusion de vapeur d'eau panneau CLTµ 20 (humide) / 50 (sec) selon EN ISO 10456
EmmissivitéE1 selon DIN EN 717-1
Comportement au feuD-s2, d0 selon DIN EN 13501-1
Protection incendieContrôle statique possible avec notre logiciel gratuit best wood STATICS.
Étanchéité à l'airétanche à partir de 60 mm testé selon EN 12114

Qualité

Pour votre et notre sécurité, nous prenons soin de garantir un niveau de qualité élevé.

best wood CLT BOX - LA solution pour la construction en bois à plusieurs étages

Amélioration de l'isolation acoustique

L'isolation phonique intégrée de la best wood CLT BOX - DALLE FS se compose d'un panneau acoustique en fibres de bois et de best wood granulés de remplissage livrés en même temps. Cette combinaison spécialement adaptée assure une meilleure isolation des bruits d'impact dans la zone des basses fréquences. Des indications sur les constructions de plancher possibles et les niveaux de bruit de choc normalisés déterminés peuvent être consultées dans le catalogue des éléments de construction.

Les très bonnes valeurs d'isolation acoustique de la CLT BOX - DALLE FS, en particulier dans le domaine des basses fréquences, ont été certifiées par l'ift Rosenheim, un institut de contrôle indépendant renommé, avec les structures de plancher les plus diverses.

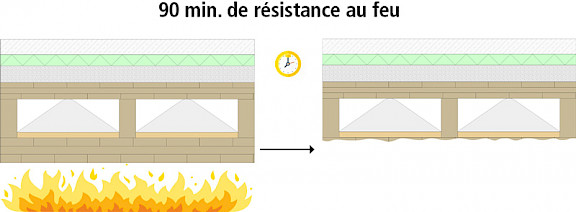

Haute résistance au feu

Pour les constructions de plafonds et de toitures porteuses et cloisonnantes, la CLT BOX - DALLE FS peut être réalisée comme élément en bois visible selon le certificat général de contrôle des autorités de surveillance allemandes des chantiers (abP) jusqu'à la classe REI 90 selon EN 13501-2. Dans ce cas, le panneau CLT inférieur de 60 ou 90 mm d'épaisseur empêche toute pénétration dans l'espace vide. Il est ainsi possible de répondre aux exigences des constructions en bois à plusieurs étages dans les classes de bâtiments 4 et 5, lorsque l'exigence d'encapsulation n'est pas nécessaire.





Grandes portées possibles

Les éléments à caisson creux sont disponibles en longueurs jusqu'à 16,00 m et en largeurs de 900 à 1200 mm. La hauteur de 260 à 490 mm assure, avec les panneaux CLT à trois couches et les membrures collées en bois lamellé-collé, une capacité de charge statique élevée avec une faible utilisation de matériel et permet de grandes portées sans autres appuis.

Les dimensionnements sont possibles à tout moment et gratuitement en ligne grâce au logiciel de statique best wood STATICS.

Le BUREAU D'ÉTUDE best wood vous conseille également sur demande lors de la planification. Il suffit de demander !
